Seperti kata pepatah “tidak kenal maka tidak sayang”, setelah jilid 1 dan jilid 2 saya menceritakan beberapa kisah-kisah yang pernah terjadi dan dialami oleh awak “Hiu Kencana” kita, kok ya kurang pas rasanya kalau saya tidak membeberkan kemampuan KS Whiskey Class arsenal andalan TNI AL saat itu.
Nah dikarenakan juga ada beberapa permintaan dari Warjagers yang meminta ulasan kemampuan dari KS Whiskey Class ini, maka dijilid 3 ini saya khususkan mengulas sedikit tentang kemampuan KS ini yang di kita sudah sangat melegenda. Oke ?
Kapal Selam Whiskey class.
Kapal selam tipe Whiskey class yang dibuat di Soviet pada sekitar tahun 1950-an, konon kabarnya adalah suatu KS yang didesain berdasarkan desain KS Jerman “tipe XXI” dari masa Perang Dunia ke Dua. Kapal ini memiliki bobot di atas air sebesar 1.100 ton sedangkan displacement (Wasserverdrangung/ volume pemindahan air) nya pada saat menyelam menjadi sebesar 1.300 ton. Panjang 75 meter, lebar 7,5 meter, tinggi dari lunas sampai ke garis air 4,3 meter.
Sistem pendorongannya alias propulsinya menggunakan tiga macam mesin pendorong, jenis pertama dua buah Diesel tipe 37D masing-masing dengan daya sebesar 4000 PK untuk pendorongan di atas air serta pengisian baterai yang mampu mendorongnya untuk mencapai kecepatan sekitar 14 knot di atas air.
Selain itu ada dua buah motor listrik pokok tipe PG 101 yang juga dapat berfungsi sebagai generator pengisian baterai yang masing-masing berkekuatan 5000 PK yang akan memberikan kecepatan setinggi 15 knot saat menyelam.
Di samping itu juga masih ada motor listrik ekonomis tipe PG 103 yang dipergunakan untuk “leisefahrt” alias menyelam di bawah air dengan kecepatan amat rendah, 2 knot, yang noiseless, hampir tidak menimbulkan suara, di mana strategi ini dilakukan saat kita dikejar-kejar kapal atas air lawan. Dengan menggunakan motor ekonomis ini kapal bisa bertahan hampir 200 jam di bawah air. Sistem pendorongannya menggunakan sistem Mechanical transfer of power alias tenaga yang dihasilkan mesin diteruskan kebaling-baling dengan poros fisik melalui beberapa kopling angin.
Pada saat berlayar di atas air, dan pada saat berlayar dengan Rezim DBA/RDP KS dapat melakukan beberapa macam rezim pendorongan. Antara lain KS dapat berlayar dengan dua diesel terhubung ke poros dan dua-duanya memutar generator untuk pengisisan baterai. Rezim ini disebut rezim diesel. Atau pilihan lainnya KS dapat berlayar dengan satu diesel terhubung ke poros baling-baling sambil memutar generator sedangkan pada sisi poros yang lain arus listrik yang diperoleh dari diesel/ generator tersebut dipergunakan untuk memutar motor guna menggerakkan baling baling. Rezim ini disebut rezim pendorongan campuran, atau rezim diesel generator. Rezim ini dilakukan bila baterai sudah penuh atau disebut juga rezim buffer, karena dalam hal ini kita membiarkan baterai floating dan beban arus listrik disangga langsung oleh diesel.
(Catatan buat Warjagers: rezim semacam ini hanya akan terdapat pada KS konvensional yang masih menggunakan sistem “mechanical transfer of power”, dalam artian baling-baling digerakkan oleh diesel prime mover secara langsung melalui kopeling penghubung. Pada KS Diesel elektrik yang lebih modern sistem ini disempurnakan dengan “electrical transfer of power”, di mana diesel tidak terhubung langsung ke baling-baling tetapi harus memutar generator untuk menghasilkan arus listrik, arus listrik yang dihasilkan disimpan kedalam baterai, lalu baru dipergunakan untuk memutar motor listrik yang akan memutar baling-baling).
Pada saat menyelam KS akan menggunakan motor listrik PG 101 nya untuk melaksanakan pendorongan, dengan sumber tenaganya berupa lead cell baterai CY 47 sebanyak 440 sel yang ditata dalam dua ruang baterai, yaitu ruang baterai grup I dan grup II. Masing-masing grup baterai memiliki tegangan sekitar 180 volt (saat batere kosong) sampai 240 volt DC (saat baterai penuh) dan tenaga sebesar sekitar 12.000 AH. Kedua grup batere ini dapat dihubungkan secara seri melalui kontak-kontak dalam stasiun penjalan motor pokok, sehingga tegangan yang akan masuk ke motor listrik pokok akan naik menjadi 480 volt DC.
Untuk dapat berlayar dan melasanakan tugas tempurnya dengan baik, kapal ini diperlengkapi dengan berbagai peralatan navigasi dan elektronika yang saat itu sudah cukup canggih. Guna mengintai lawannya sambil menyelam KS menggunakan dua buah periskop, satu periskop navigasi yang berfungsi sesuai namanya dan satu lagi periskop serang yang terutama dipergunakan saat melaksanakan serangan torpedo terhadap kapal lawan. Untuk mengetahui posisinya dengan tepat kapal ini menggunakan Giro kompas KURS 3 yang setara dengan Anschutz (Standard) 3 buatan Jerman. (Sebagai catatan, Giro Kompas yang terpasang di KS tipe U-209 kita saat pertama kali tiba adalah Giro kompas Anschutz Standard 4 sebagai giro utama, dan Standard 6 sebagai giro dublir).
Sebagai layaknya kapal perang maka KS Whiskey class ini juga merasa perlu untuk menyandang beberapa senjata penghancur. Senjata sampingannya berupa meriam otomatis laras ganda kaliber 20 mm yang dipasang dikubah depan anjungan. (Hanya pada klas Nagarangsang 404 ). Senjata utamanya berupa torpedo dengan kaliber sebesar 21,5 inch (53 cm) dengan berat sekitar dua ton dan mampu meluncur dengan kecepatan sekitar 40 knot/jam atau sekitar 60 km/jam, dengan muatan peledaknya yang beratnya sekitar 400 kg high explosive. Torpedo yang disandangnya ada beberapa jenis, pada empat peluncur torpedo yang berada di haluan jenis torpedonya adalah torpedo steam gas ET 80. Di geladak Ruang Satu atau dikenal juga dengan Ruang Torpedo Depan terdapat lagi delapan torpedo cadangan. Pada dua peluncur yang terletak di buritan, torpedonya biasanya berupa SA-ET 40, suatu versi torpedo kendali yang berkepala pelacak (homing head) akustik. Penggunaan torpedo ini khususnya dilakukan pada saat kita melaksanakan manuver penghindaran setelah selesai menembak sasaran dan kebetulan lagi apes ketahuan musuh terus dikejar-kejar oleh kapal atas air maupun bawah air musuh.
(Torpedo SA-ET 40 ini merupakan perkembangan lanjut dari jenis torpedo Jerman tipe “LUT”, Lage Unabhangiger Torpedo, yaitu torpedo yang dapat ditembakkan tanpa memperdulikan arah baringan lawan, karena torpedo ini akan melacak sendiri kapal lawan yang harus ditenggelamkannya dengan hanya “mendengarkan” suara baling-balingnya saja)
Sebagaimana juga pada KS Jerman tipe XXI yang dijadikan patronnya, KS Whiskey class ini sebenarnya juga memiliki senjata pengelabuan yang setara dengan “Pillenwerfer”, suatu tabung logam yang permukaannya dibuat sedemikian rupa sehingga memiliki “sonar signature” yang hampir sama dengan KS ini sendiri yang dilontarkan melalui peluncur diruang enam.
Pillenwerfer ini akan berfungsi memantulkan pancaran sonar lawan sedemikian rupa sehingga kapal atas air yang mengejarnya akan terkecoh dan memusatkan perhatiannya pada tabung logam ini, sedangkan KS nya sendiri secara diam-diam menyelinap dengan menyelam cepat kekedalaman yang lebih dalam lagi di mana akan ada layer negatif (maupun positif) yang akan lebih melindungi kita dengan mengganggu propagasi sonar mereka yang akan membantu kita meloloskan diri dari deteksi. Ini akan lebih mempersulit lawan untuk mendeteksi KS kita.
(Pillenwerfer bekerja sesuai dengan prinsip kerja Irvin Replica yang dimiliki Angkatan Laut Inggris, hanya kalau pada Replica, yang dipantulkan oleh pelampung yang memiliki radar signature tinggi adalah pancaran radar lawan, pada pillenwerfer yang dipantulkan adalah pancaran sonar)
Kredit foto : contoh Pillenwerfer (irvin Replica) dan sejenis Bold (RBOC (Rapid Bloom Off Board Chaff pada kapal perang)
Di samping senjata aktifnya yang dipergunakan untuk menyerang KS tipe Whiskey class ini juga memiliki senjata pasif yaitu senjata pengelabuan/decoy berupa semacam patron penimbul busa yang biasanya ditembakkan dari ruang enam (ruang motor listrik pokok) melalui “peluncur ruang enam”. Bold adalah juga sejenis senjata pengelabuan tapi berlainan jenis dengan Pillenwerfer, Bold ini bersifat pasif yaitu merupakan cartridge Kalium Hidroksida yang dalam perkenaannya dengan air laut akan membentuk suatu kelompok besar busa yang terdiri dari gelembung gas hidrogen, yang kecuali dapat menyelimuti KS kita, gelembungnya juga dapat menyerap pancaran sonar lawan, sehingga pancaran sonar lawan akan seolah olah tidak kena sasaran dan tidak memantul balik ke pesawat penerimanya.
(sekedar catatan : baik Bold maupun Pillenwerfer dipergunakan oleh KS Jerman pada saat Perang Dunia ke II. Bold dipergunakan untuk pertama kalinya pada bulan Juni tahun 1941 oleh Korvettenkapitan (Mayor) Korth, Komandan U-93).
Saat ini pun sebenarnya Angkatan Laut Jerman masih menggunakan peralatan ini tetapi tidak mau mengajarkannya kepada kita walau kita udah membeli KS dari mereka. Yang mereka ajarkan kepada kita hanya cara menggunakan peluncur yang biasa dipergunakan untuk menembakkan peralatan decoy tersebut yang kita kenal dengan sebutan peluncur kesembilan tetapi kita hanya pakai untuk menembakkan signal suar, sebagai peralatan komunikasi bantu saat latihan (atau tanda bahaya / kedaruratan di bawah air, meminta bantun kapal atas air partner dalam latihan dengan peluru signal warna merah). Untung saja awak KS kita punya jiwa militan dan kita bisa mempelajarinya sendiri.
Untuk menjamin kemampuan KS Whisley class dalam berkomunikasi terdapat beberapa macam antena, yaitu satu antena WAN yang dapat tetap dipergunakan juga walau kapal sedang menyelam pada kedalaman periskop, sedangkan lainnya antena Stick yang hanya dapat dipergunakan untuk transmisi pada saat kapal berada di atas air saja dan Antena Lier yang membentang dari belakang anjungan keburitan kapal dan juga hanya dapat dipergunakan saat kapal berada di atas air. Di samping itu masih terdapat juga antenna Radio Direction Finder yang dikenal dengan nama “Quad Loop”.
Antena Wan maupun antena stick kedua-duanya merupakan antena yang dibutuhkan untuk memancarkan dan menerima signal gelombang radio komunikasi, sebagaimana pada radio pemancar (Tx) dan penerima (RX) pada umumnya. Hanya bedanya antena stick merupakan antena yang dipasang pada geladak anjungan sehingga akan terendam air saat kapal menyelam sehingga tidak dapat dipergunakan untuk mengirimkan ataupun menerima pancaran gelombang radio. Antena Wan dipasang pada suatu tabung alat angkat yang pada saat KS menyelam dapat dinaikkan sampai keatas permukaan air sehingga tetap berada di udara sekitar setengah meter dan tetap kering, karena itu akan tetap dapat dipergunakan untuk mengirim maupun menerima signal gelombang radio, juga pada saat kapal menyelam pada kedalaman periskop.
Radio pemancar dan penerima yang dipergunakannya adalah KW 1 yang bertenaga 1 Kw dan UKW. Dengan KW 1 maka komunikasi antara Surabaya sebagai basis KS ex Rusia di Indonesia dengan Wladiwostok sebagai home base dari mana kapal kita berasal walaupun jaraknya ribuan mil kedengarannya seperti kita berkomunikasi lewat telpon rumah biasa amat jelas dan jernih hehehe…
Sedangkan Antena lier lain lagi, antena ini merupakan seutas kabel yang direntangkan dari bagian belakang anjungan ke arah ekor kapal dan juga dipergunakan untuk memancarkan dan menerima signal gelombang radio yang menggunakan frekuensi umum. Antena Lier sebagaimana juga dengan Antena Stick tidak dapat dipergunakan pada saat kapal menyelam karena akan berada di bawah permukaan air.
Antena RDF (Radio Direction Finder) atau pelacak posisi dengan menggunakan signal radio pada KS yang dikenal dengan nama sandi “Quad Loop”.
Untuk mampu mendeteksi lawan secara aktif dengan menggunakan pancaran gelombang elektro magnet di KS Whiskey Class terdapat peralatan radar tipe FLAG, sedangkan dalam rangka peringatan dini akan adanya bahaya pancaran radar lawan terdapat Radar Pasif ANKER (dikenal di lingkungan NATO dengan codename “Snoop Plate”), atau bahkan Radar Jamming System tipe NAKAD (yang dikenal dengan codename “Stop Light”). Terdapat pula antenna Radio Direction Finder yang dikenal dengan nama “Quad Loop”.
Untuk bernavigasi di bawah air dimana pancaran gelombang electromagnet tidak berdaya, masih terdapat peralatan akustik berupa Sonar Aktif tipe FENIX dan Sonar Pasif tipe TAMIR L3. Prinsip kerja sonar tepat sama dengan prinsip kerja radar, bedanya hanya terletak pada medium yang dipancarkan. Kalau radar memancarkan gelombang elektro magnetik maka sonar memancarkan gelombang akustik. Cara penentuan letak sasaran dan jarak sasaran pun tepat sama seperti pada radar.
Sejarah Singkat Whiskey Class
Pada saat kita berusaha memebebaskan Irian Barat dari cengkeraman Belanda, hampir semua usaha sudah kita lakukan mulai dari kegiatan diplomatis sampai usaha fisik yaitu mempersiapkan perang untuk memerdekakan wilayah kita yang masih dalam penjajahan Belanda itu. Hal ini terpaksa dilakukan karena alih-alih Belanda tetap ngotot mempertahankan Irian Barat dengan menambah kekuatannya antara lain yang paling menonjol adalah dengan mengirimkan kekuatan Angkatan Lautnya yang terdiri dari beberapa detroyer, seperti Tjerk de Hydes dan puncaknya kapal induk Karel Dorman. (target yang paling diincar Pembom Strategis TU. 16 nya TNI AU sama KS Whiskey Class nya TNI AL).
Disamping kekuatan atas air yang tersebut, Angkatan Laut kita juga diperkuat dengan kekuatan yang “enggak kelihatan” alias kekuatan bawah air yaitu berupa kekuatan kapal selam. KS Angkatan Laut kita saat itu adalah dari tipe “Whiskey Class”, baik kapal dari jenis yang memiliki senjata meriam laras ganda kaliber 20 mm, yang dipasang di kubah meriam didepan anjungan (kapal bersenjata semacam ini dikenal dengan istilah kelas Nagarangsang / 404) atau pengadaan KS tahap I dan II, dan juga jenis kapal yang tidak memiliki senjata dianjungan (yang dikenal dengan istilah kelas Bramastra / 412).
Pengadaan KS tahap III.
Nama nama yang dipersiapkan bagi KS ini, sesuai dengan kemampuannya sebagai senjata yang bersifat strategis adalah nama senjata ampuh yang dimiliki oleh para tokoh pewayangan, seperti KRI Cakra (401), KRI Nanggala (402), datang dalam pengadaan tahap I datang Bulan September tahun 1959.

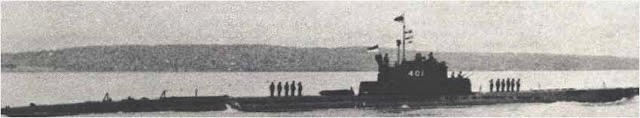

KS Whiskey “Nagarangsang Class”
Tahap II pada Bulan Desember 1961 datang lagi 4 KS Whiskey Class yaitu : KRI Nagabanda (403), KRI Nagarangsang (404), KRI Trisula (405), KRI Candrasa (406).
Tahap III pada Bulan Desember 1962 datang lagi 6 KS Whiskey Class yaitu : KRI Alugoro (407), KRI Cundamani (408), KRI Wijayadanu (409), KRI Pasopati (410), KRI Hendrajala (411) dan KRI Bramastra (412).
Hingga total ada dua belas Kapal Selam (KS) yang diterima oleh Angkatan Laut kita pada masa masa itu yang membuat Angkatan Laut kita menjadi Armada Kekuatan Bawah Air yang terbesar di Belahan Bumi Selatan.
Saat ini sayangnya hampir tidak ada satupun dari KS Whiskey Class di atas yang masih secara fisik berada di lingkungan Angkatan Laut karena usianya yang sudah sepuh. Bersambung…
“Wira Ananta Rudhiro”
“Jalesveva Jayamahe”
“NKRI harga mati!”
Whiskey class - KRI 410 Pasopati
Kapal Selam Whiskey class.
Kapal selam tipe Whiskey class yang dibuat di Soviet pada sekitar tahun 1950-an, konon kabarnya adalah suatu KS yang didesain berdasarkan desain KS Jerman “tipe XXI” dari masa Perang Dunia ke Dua. Kapal ini memiliki bobot di atas air sebesar 1.100 ton sedangkan displacement (Wasserverdrangung/ volume pemindahan air) nya pada saat menyelam menjadi sebesar 1.300 ton. Panjang 75 meter, lebar 7,5 meter, tinggi dari lunas sampai ke garis air 4,3 meter.
Sistem pendorongannya alias propulsinya menggunakan tiga macam mesin pendorong, jenis pertama dua buah Diesel tipe 37D masing-masing dengan daya sebesar 4000 PK untuk pendorongan di atas air serta pengisian baterai yang mampu mendorongnya untuk mencapai kecepatan sekitar 14 knot di atas air.
Selain itu ada dua buah motor listrik pokok tipe PG 101 yang juga dapat berfungsi sebagai generator pengisian baterai yang masing-masing berkekuatan 5000 PK yang akan memberikan kecepatan setinggi 15 knot saat menyelam.
Di samping itu juga masih ada motor listrik ekonomis tipe PG 103 yang dipergunakan untuk “leisefahrt” alias menyelam di bawah air dengan kecepatan amat rendah, 2 knot, yang noiseless, hampir tidak menimbulkan suara, di mana strategi ini dilakukan saat kita dikejar-kejar kapal atas air lawan. Dengan menggunakan motor ekonomis ini kapal bisa bertahan hampir 200 jam di bawah air. Sistem pendorongannya menggunakan sistem Mechanical transfer of power alias tenaga yang dihasilkan mesin diteruskan kebaling-baling dengan poros fisik melalui beberapa kopling angin.
Pada saat berlayar di atas air, dan pada saat berlayar dengan Rezim DBA/RDP KS dapat melakukan beberapa macam rezim pendorongan. Antara lain KS dapat berlayar dengan dua diesel terhubung ke poros dan dua-duanya memutar generator untuk pengisisan baterai. Rezim ini disebut rezim diesel. Atau pilihan lainnya KS dapat berlayar dengan satu diesel terhubung ke poros baling-baling sambil memutar generator sedangkan pada sisi poros yang lain arus listrik yang diperoleh dari diesel/ generator tersebut dipergunakan untuk memutar motor guna menggerakkan baling baling. Rezim ini disebut rezim pendorongan campuran, atau rezim diesel generator. Rezim ini dilakukan bila baterai sudah penuh atau disebut juga rezim buffer, karena dalam hal ini kita membiarkan baterai floating dan beban arus listrik disangga langsung oleh diesel.
(Catatan buat Warjagers: rezim semacam ini hanya akan terdapat pada KS konvensional yang masih menggunakan sistem “mechanical transfer of power”, dalam artian baling-baling digerakkan oleh diesel prime mover secara langsung melalui kopeling penghubung. Pada KS Diesel elektrik yang lebih modern sistem ini disempurnakan dengan “electrical transfer of power”, di mana diesel tidak terhubung langsung ke baling-baling tetapi harus memutar generator untuk menghasilkan arus listrik, arus listrik yang dihasilkan disimpan kedalam baterai, lalu baru dipergunakan untuk memutar motor listrik yang akan memutar baling-baling).
Pada saat menyelam KS akan menggunakan motor listrik PG 101 nya untuk melaksanakan pendorongan, dengan sumber tenaganya berupa lead cell baterai CY 47 sebanyak 440 sel yang ditata dalam dua ruang baterai, yaitu ruang baterai grup I dan grup II. Masing-masing grup baterai memiliki tegangan sekitar 180 volt (saat batere kosong) sampai 240 volt DC (saat baterai penuh) dan tenaga sebesar sekitar 12.000 AH. Kedua grup batere ini dapat dihubungkan secara seri melalui kontak-kontak dalam stasiun penjalan motor pokok, sehingga tegangan yang akan masuk ke motor listrik pokok akan naik menjadi 480 volt DC.
Untuk dapat berlayar dan melasanakan tugas tempurnya dengan baik, kapal ini diperlengkapi dengan berbagai peralatan navigasi dan elektronika yang saat itu sudah cukup canggih. Guna mengintai lawannya sambil menyelam KS menggunakan dua buah periskop, satu periskop navigasi yang berfungsi sesuai namanya dan satu lagi periskop serang yang terutama dipergunakan saat melaksanakan serangan torpedo terhadap kapal lawan. Untuk mengetahui posisinya dengan tepat kapal ini menggunakan Giro kompas KURS 3 yang setara dengan Anschutz (Standard) 3 buatan Jerman. (Sebagai catatan, Giro Kompas yang terpasang di KS tipe U-209 kita saat pertama kali tiba adalah Giro kompas Anschutz Standard 4 sebagai giro utama, dan Standard 6 sebagai giro dublir).
Sebagai layaknya kapal perang maka KS Whiskey class ini juga merasa perlu untuk menyandang beberapa senjata penghancur. Senjata sampingannya berupa meriam otomatis laras ganda kaliber 20 mm yang dipasang dikubah depan anjungan. (Hanya pada klas Nagarangsang 404 ). Senjata utamanya berupa torpedo dengan kaliber sebesar 21,5 inch (53 cm) dengan berat sekitar dua ton dan mampu meluncur dengan kecepatan sekitar 40 knot/jam atau sekitar 60 km/jam, dengan muatan peledaknya yang beratnya sekitar 400 kg high explosive. Torpedo yang disandangnya ada beberapa jenis, pada empat peluncur torpedo yang berada di haluan jenis torpedonya adalah torpedo steam gas ET 80. Di geladak Ruang Satu atau dikenal juga dengan Ruang Torpedo Depan terdapat lagi delapan torpedo cadangan. Pada dua peluncur yang terletak di buritan, torpedonya biasanya berupa SA-ET 40, suatu versi torpedo kendali yang berkepala pelacak (homing head) akustik. Penggunaan torpedo ini khususnya dilakukan pada saat kita melaksanakan manuver penghindaran setelah selesai menembak sasaran dan kebetulan lagi apes ketahuan musuh terus dikejar-kejar oleh kapal atas air maupun bawah air musuh.
(Torpedo SA-ET 40 ini merupakan perkembangan lanjut dari jenis torpedo Jerman tipe “LUT”, Lage Unabhangiger Torpedo, yaitu torpedo yang dapat ditembakkan tanpa memperdulikan arah baringan lawan, karena torpedo ini akan melacak sendiri kapal lawan yang harus ditenggelamkannya dengan hanya “mendengarkan” suara baling-balingnya saja)
Sebagaimana juga pada KS Jerman tipe XXI yang dijadikan patronnya, KS Whiskey class ini sebenarnya juga memiliki senjata pengelabuan yang setara dengan “Pillenwerfer”, suatu tabung logam yang permukaannya dibuat sedemikian rupa sehingga memiliki “sonar signature” yang hampir sama dengan KS ini sendiri yang dilontarkan melalui peluncur diruang enam.
Pillenwerfer ini akan berfungsi memantulkan pancaran sonar lawan sedemikian rupa sehingga kapal atas air yang mengejarnya akan terkecoh dan memusatkan perhatiannya pada tabung logam ini, sedangkan KS nya sendiri secara diam-diam menyelinap dengan menyelam cepat kekedalaman yang lebih dalam lagi di mana akan ada layer negatif (maupun positif) yang akan lebih melindungi kita dengan mengganggu propagasi sonar mereka yang akan membantu kita meloloskan diri dari deteksi. Ini akan lebih mempersulit lawan untuk mendeteksi KS kita.
(Pillenwerfer bekerja sesuai dengan prinsip kerja Irvin Replica yang dimiliki Angkatan Laut Inggris, hanya kalau pada Replica, yang dipantulkan oleh pelampung yang memiliki radar signature tinggi adalah pancaran radar lawan, pada pillenwerfer yang dipantulkan adalah pancaran sonar)
Di samping senjata aktifnya yang dipergunakan untuk menyerang KS tipe Whiskey class ini juga memiliki senjata pasif yaitu senjata pengelabuan/decoy berupa semacam patron penimbul busa yang biasanya ditembakkan dari ruang enam (ruang motor listrik pokok) melalui “peluncur ruang enam”. Bold adalah juga sejenis senjata pengelabuan tapi berlainan jenis dengan Pillenwerfer, Bold ini bersifat pasif yaitu merupakan cartridge Kalium Hidroksida yang dalam perkenaannya dengan air laut akan membentuk suatu kelompok besar busa yang terdiri dari gelembung gas hidrogen, yang kecuali dapat menyelimuti KS kita, gelembungnya juga dapat menyerap pancaran sonar lawan, sehingga pancaran sonar lawan akan seolah olah tidak kena sasaran dan tidak memantul balik ke pesawat penerimanya.
Saat ini pun sebenarnya Angkatan Laut Jerman masih menggunakan peralatan ini tetapi tidak mau mengajarkannya kepada kita walau kita udah membeli KS dari mereka. Yang mereka ajarkan kepada kita hanya cara menggunakan peluncur yang biasa dipergunakan untuk menembakkan peralatan decoy tersebut yang kita kenal dengan sebutan peluncur kesembilan tetapi kita hanya pakai untuk menembakkan signal suar, sebagai peralatan komunikasi bantu saat latihan (atau tanda bahaya / kedaruratan di bawah air, meminta bantun kapal atas air partner dalam latihan dengan peluru signal warna merah). Untung saja awak KS kita punya jiwa militan dan kita bisa mempelajarinya sendiri.
Untuk menjamin kemampuan KS Whisley class dalam berkomunikasi terdapat beberapa macam antena, yaitu satu antena WAN yang dapat tetap dipergunakan juga walau kapal sedang menyelam pada kedalaman periskop, sedangkan lainnya antena Stick yang hanya dapat dipergunakan untuk transmisi pada saat kapal berada di atas air saja dan Antena Lier yang membentang dari belakang anjungan keburitan kapal dan juga hanya dapat dipergunakan saat kapal berada di atas air. Di samping itu masih terdapat juga antenna Radio Direction Finder yang dikenal dengan nama “Quad Loop”.
Antena Wan maupun antena stick kedua-duanya merupakan antena yang dibutuhkan untuk memancarkan dan menerima signal gelombang radio komunikasi, sebagaimana pada radio pemancar (Tx) dan penerima (RX) pada umumnya. Hanya bedanya antena stick merupakan antena yang dipasang pada geladak anjungan sehingga akan terendam air saat kapal menyelam sehingga tidak dapat dipergunakan untuk mengirimkan ataupun menerima pancaran gelombang radio. Antena Wan dipasang pada suatu tabung alat angkat yang pada saat KS menyelam dapat dinaikkan sampai keatas permukaan air sehingga tetap berada di udara sekitar setengah meter dan tetap kering, karena itu akan tetap dapat dipergunakan untuk mengirim maupun menerima signal gelombang radio, juga pada saat kapal menyelam pada kedalaman periskop.
Radio pemancar dan penerima yang dipergunakannya adalah KW 1 yang bertenaga 1 Kw dan UKW. Dengan KW 1 maka komunikasi antara Surabaya sebagai basis KS ex Rusia di Indonesia dengan Wladiwostok sebagai home base dari mana kapal kita berasal walaupun jaraknya ribuan mil kedengarannya seperti kita berkomunikasi lewat telpon rumah biasa amat jelas dan jernih hehehe…
Sedangkan Antena lier lain lagi, antena ini merupakan seutas kabel yang direntangkan dari bagian belakang anjungan ke arah ekor kapal dan juga dipergunakan untuk memancarkan dan menerima signal gelombang radio yang menggunakan frekuensi umum. Antena Lier sebagaimana juga dengan Antena Stick tidak dapat dipergunakan pada saat kapal menyelam karena akan berada di bawah permukaan air.
Untuk bernavigasi di bawah air dimana pancaran gelombang electromagnet tidak berdaya, masih terdapat peralatan akustik berupa Sonar Aktif tipe FENIX dan Sonar Pasif tipe TAMIR L3. Prinsip kerja sonar tepat sama dengan prinsip kerja radar, bedanya hanya terletak pada medium yang dipancarkan. Kalau radar memancarkan gelombang elektro magnetik maka sonar memancarkan gelombang akustik. Cara penentuan letak sasaran dan jarak sasaran pun tepat sama seperti pada radar.
Sejarah Singkat Whiskey Class
Pada saat kita berusaha memebebaskan Irian Barat dari cengkeraman Belanda, hampir semua usaha sudah kita lakukan mulai dari kegiatan diplomatis sampai usaha fisik yaitu mempersiapkan perang untuk memerdekakan wilayah kita yang masih dalam penjajahan Belanda itu. Hal ini terpaksa dilakukan karena alih-alih Belanda tetap ngotot mempertahankan Irian Barat dengan menambah kekuatannya antara lain yang paling menonjol adalah dengan mengirimkan kekuatan Angkatan Lautnya yang terdiri dari beberapa detroyer, seperti Tjerk de Hydes dan puncaknya kapal induk Karel Dorman. (target yang paling diincar Pembom Strategis TU. 16 nya TNI AU sama KS Whiskey Class nya TNI AL).
Usaha usaha fisik yang kita lakukan antara lain adalah memperkuat kesenjataan Angkatan Perang kita, baik Angkatan Udara, Angkatan Darat dan tidak ketinggalan pula Angkatan Laut. Gambaran yang jelas dari perkuatan Angkatan Laut kita saat itu adalah hadirnya kapal perang, mulai dari River Gunboat (yang diberi nama Ular, seperti Ular Senduk, Ular Sanca dan lainnya), Motor Torpedo Boat Jerman (yang diberi nama nama binatang buas, kayak Macan Kumbang, Macan Tutul dan lainnya), Raketni Kater / kapal cepat strategis berpeluru kendali P-51 klas Osa (yang diberi nama keris sakti milik para tokoh pewayangan, seperti Pulanggeni, Sarpawi sesa, Kelaplintah, Hardadedali dan lainnya.) dan Motor Torpedo Boat Rusia (yang diberi nama Angin, seperti Angin Gending, Angin Mamiri, Angin Bahorok dan lainnya) serta Fregat klas Riga dan Destroyer klas Skoryy ( yang diberi nama dengan nama para Pahlawan kita, seperti Sultan Iskandar Muda, Nuku,Kaki Ali, Siliwangi, Diponegoro dan lainnya).
Pengadaan KS tahap III.
Nama nama yang dipersiapkan bagi KS ini, sesuai dengan kemampuannya sebagai senjata yang bersifat strategis adalah nama senjata ampuh yang dimiliki oleh para tokoh pewayangan, seperti KRI Cakra (401), KRI Nanggala (402), datang dalam pengadaan tahap I datang Bulan September tahun 1959.
Tahap III pada Bulan Desember 1962 datang lagi 6 KS Whiskey Class yaitu : KRI Alugoro (407), KRI Cundamani (408), KRI Wijayadanu (409), KRI Pasopati (410), KRI Hendrajala (411) dan KRI Bramastra (412).
Hingga total ada dua belas Kapal Selam (KS) yang diterima oleh Angkatan Laut kita pada masa masa itu yang membuat Angkatan Laut kita menjadi Armada Kekuatan Bawah Air yang terbesar di Belahan Bumi Selatan.
Saat ini sayangnya hampir tidak ada satupun dari KS Whiskey Class di atas yang masih secara fisik berada di lingkungan Angkatan Laut karena usianya yang sudah sepuh. Bersambung…
“Wira Ananta Rudhiro”
“Jalesveva Jayamahe”
“NKRI harga mati!”
