Tak terelakkan lagi kebutuhan hampir semua orang akan butuhnya charger portable untuk menyertai kegiatan di luar rumah mereka. Gadget seolah kebutuhan pokok yang tidak akan ada habisnya untuk dikonsumsi, atas dasar inilah aing mencari ide untuk mencoba ide sederhana yang bisa bermanfaat untuk aboi gadget lover.


Harga sebuah charger portable atau umum disebut dengan power bank sangatlah mahal untuk sebagian orang, tidak semua bisa merogoh koceknya, dengan artikel ini saya harap aboi tidak perlu khawatir lagi ya bepergian jauh keluar rumah. aboi bisa setiap saat charger iphone, android, atau smartphone aboi... sampai puas.

OK, lanjut saja ya. tanpa panjang lebar berikut komponenya yang perlu aboi siapkan

Type A Female USB port (itu lho boi colokan USB, yang ceweknya)
Lembaran papan PCB secukupnya (ditoko elektronik beli saja yang PCB Matrix) (harganya Rp3000-Rp5000 perlembar ukuran 20cmx10cm, aboi tinggal masukin aja komponennya)
IC LM7805 (harganya paling Rp2500)
Resistor 160 ohm (optional) (Rp gope'an)
C1 100uF/ 50v (Rp 1000)
C2 0.1 (Rp 500)
LED 2,2v 240mA Hijau (optional) (Rp 250)
9v battery clip (Rp 5000-Rp10.000)
Switch ON/OFF (Rp 1000)
Perhatikan gambar rangkaian dibawah ini, gambar rangkaian menggunakan saklar (sw) dan menggunakan led indikator berwarna hijau.

Rangkaian dengan LED indikator :



Atau aboi bisa tentukan pilihan tanpa menggunakan keduannya, sehingga gambar rangkaian tampak terlihat simple sekali.

Rangkaian tanpa LED indikator :



Tempatkan komponen seperti terlihat pada rangkaian di atas ya.

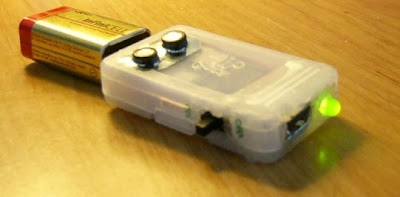

Gambar yang telah jadi:
